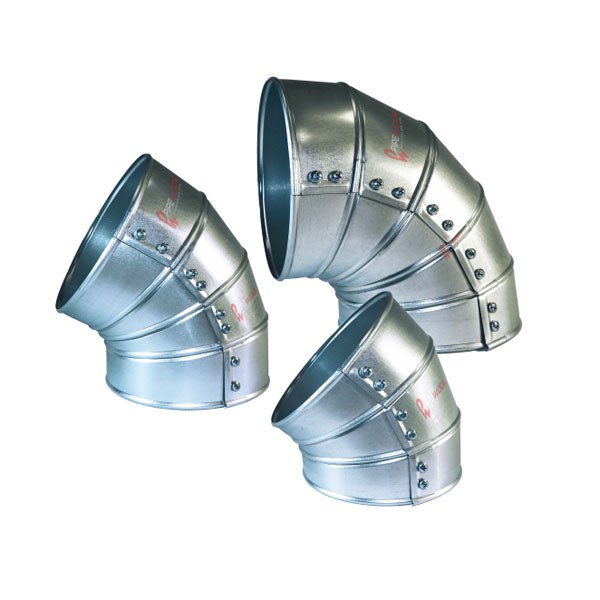

Защитная оболочка на отвод 90° PIPEWOOL OZn/OAl/OSt, Ø60–990 мм

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: O3 PIPEWOOL O
Защитная оболочка на отвод 90° PIPEWOOL OZn/OAl/OSt, Ø60–990 мм
Защитная оболочка на отвод 90° PIPEWOOL OZn/OAl/OSt, Ø60–990 мм Защитная оболочка на отвод 90° PIPEWOOL OZn/OAl/OSt, Ø60–990 мм
Прайс-лист завода PIPEWOOL — защитные оболочки на отвод 90°, стр. 6, 7 (PDF) Скачать ↓ Технические решения ТР 12135-ТИ-2017: изделия PIPEWOOL в конструкциях тепловой изоляции (альбом завода и ОАО «Теплопроект», PDF) Скачать ↓ Возможности защитных оболочек PIPEWOOL — лист завода (PDF) Скачать ↓ Экспертное заключение № 1084-2016 на защитные оболочки PIPEWOOL (PDF) Скачать ↓ Технический лист завода 002/1ОЗ — защитная оболочка на отвод 90° (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты
Защитная оболочка на отвод 90° PIPEWOOL OZn/OAl/OSt, Ø60–990 мм — защитная металлическая оболочка (окожушка) для тепловой изоляции трубопроводов производства завода PIPEWOOL (Копейск, Челябинская область). Оболочка защитная на отвод Pipewool O Zn/Al/St — современное решение для защиты теплоизоляции

⚙️ Подбор и заказ

195 ₽
Партнёрские скидки — по запросу.
Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные

Характеристики

Диаметр оболочки, мм 60–990
Количество сегментов в зависимости от диаметра и радиуса отвода
Атрибуты Готовы к установке. Отверстия под саморезы или заклепки диаметром 3,2 мм. Два торцевых и один продольный зиг на каждом сегменте
Положение замка 4 (A; B; A/C; B/D)
Исполнение Стандартное 90° по ТУ 4937-002-61278130-2016
Крепление заклёпки или саморезы Ø3,2 мм; замки и быстросъёмные хомуты — по заказу
ТУ ТУ 4937-002-61278130-2016
Металл оцинкованная сталь 0,50 / 0,55 / 0,80 мм; алюминий 0,50 / 0,80 мм; нержавеющая сталь 0,50 мм
Тип изделия Защитная оболочка (окожушка) на отвод 90°
Серия O3 PIPEWOOL
Производитель PIPEWOOL — ООО «Завод теплоизоляционных материалов» (Копейск, Челябинская обл.)
Подробно

Описание

Защитная оболочка на отвод 90° PIPEWOOL OZn/OAl/OSt, Ø60–990 мм — защитная металлическая оболочка (окожушка) для тепловой изоляции трубопроводов производства завода PIPEWOOL (Копейск, Челябинская область). Оболочка защитная на отвод Pipewool O Zn/Al/St — современное решение для защиты теплоизоляции и трубопроводных сетей от внешних воздействий.

Металлоцинкованная сталь 0,50 / 0,55 / 0,80 мм
Диаметр оболочки60–990

Цена — от 194,92 ₽ за шт. по прайс-листу завода PIPEWOOL (с НДС); точная цена по диаметру и толщине — в таблице ниже. Для юрлиц и объёмов — скидка по запросу, счёт в день обращения, доставка по России.

Цены завода по типоразмерам (прайс-лист PIPEWOOL)

Цена, ₽ за шт. (с НДС по прайсу завода) — по диаметру оболочки, металлу и толщине листа

Ø оболочки, ммОцинк. 0,50Оцинк. 0,55Оцинк. 0,80Алюм. 0,50Алюм. 0,80Нерж. 0,50
60194,92214,41297,34304,96479,23674,73
70200,92221,01306,48314,34493,96695,48
80216,24237,87329,86338,32531,64748,53
90228,15250,97348,03356,95560,93789,76
100240,74264,81367,23376,65591,88833,33
110254,02279,42387,49397,42624,52879,30
120267,98294,77408,78419,26658,84927,61
130282,63310,89431,12442,18694,85978,32
140297,95327,75454,51466,16732,541 031,38
150313,96345,36478,92491,20771,891 086,78
160330,66363,72504,39517,33812,941 144,58
170348,05382,85530,92544,53855,691 204,78
180366,10402,71558,46572,78900,081 267,27
190384,86423,35587,08602,13946,201 332,21
200404,29444,71616,71632,52993,961 399,45
210424,40466,84647,39663,991 043,421 469,09
220445,21489,73679,14696,551 094,581 541,11
230466,70513,37711,91730,171 147,401 615,49
240488,88537,76745,74764,861 201,931 692,26
250511,73562,91780,61800,631 258,131 771,38
260535,27588,80816,51837,451 315,991 852,85
270559,50615,45853,47875,351 375,551 936,72
280584,40642,84891,46914,321 436,782 022,93
290610671930,51954,371 499,722 111,53
300636,27699,90970,59995,471 564,322 202,49
310663,24729,571 011,721 037,671 630,622 295,84
320690,89759,981 053,901 080,921 698,592 391,53
330719,21791,131 097,101 125,231 768,232 489,58
340748,23823,051 141,371 170,631 839,562 590,02
350777,94855,731 186,681 217,111 912,602 692,86
360808,31889,141 233,011 264,631 987,282 797,99
370839,39923,331 280,421 313,252 063,682 905,57
380871,13958,241 328,841 362,922 141,733 015,45
390903,58993,941 378,341 413,682 221,503 127,77
400936,691 030,361 428,851 465,492 302,913 242,40
410970,501 067,551 480,421 518,382 386,033 359,41
4201 004,991 105,491 533,041 572,352 470,843 478,83
4301 040,171 144,191 586,701 627,382 557,323 600,59
4401 076,021 183,631 641,391 683,482 645,473 724,70
4501 112,571 223,831 697,141 740,662 735,323 851,20
4601 149,811 264,791 753,941 798,912 826,873 980,10
4701 187,711 306,481 811,761 858,212 920,054 111,30
4801 226,321 348,951 870,651 918,623 014,974 244,94
4901 265,591 392,151 930,561 980,063 111,524 380,88
5001 305,551 436,111 991,522 042,593 209,784 519,22
5101 346,211 480,832 053,542 106,193 309,734 659,95
5201 387,541 526,302 116,592 170,863 411,364 803,04
5301 429,561 572,512 180,682 236,593 514,654 948,47
5401 472,261 619,492 245,822 303,413 619,645 096,29
5501 515,661 667,222 312,022 371,303 726,335 246,51
5601 559,731 715,712 379,252 440,263 834,695 399,07
5701 604,491 764,932 447,522 510,283 944,725 553,99
5801 649,931 814,922 516,842 581,384 056,455 711,30
5901 696,051 865,662 587,202 653,544 169,855 870,96
6001 742,861 917,142 658,602 726,764 284,926 032,97
6101 790,351 969,392 731,042 801,074 401,686 197,37
6201 838,542 022,392 804,552 876,464 520,156 364,16
6301 887,402 076,142 879,082 952,914 640,286 533,31
6401 936,942 130,642 954,663 030,424 762,096 704,80
6501 987,182 185,893 031,293 109,014 885,596 878,69
6602 038,092 241,903 108,953 188,675 010,767 054,92
6702 089,692 298,663 187,673 269,405 137,637 233,55
6802 141,982 356,173 267,423 351,205 266,177 414,53
6902 194,952 414,453 348,233 434,085 396,417 597,90
7002 248,602 473,463 430,073 518,025 528,327 783,63
7102 302,932 533,233 512,953 603,035 661,907 971,70
7202 357,962 593,753 596,883 689,115 797,188 162,16
7302 413,672 655,043 681,873 776,285 934,158 355,02
7402 470,052 717,063 767,883 864,496 072,778 550,18
7502 527,142 779,853 854,963 953,806 213,128 747,78
7602 584,902 843,393 943,074 044,176 355,138 947,73
7702 643,342 907,684 032,224 135,616 498,819 150,03
7802 702,462 972,714 122,404 228,106 644,169 354,68
7902 762,283 038,504 213,644 321,686 791,229 561,72
8002 822,783 105,064 305,934 416,346 939,979 771,16
8102 883,963 172,364 399,264 512,077 090,399 982,94
8202 945,823 240,404 493,634 608,857 242,4810 197,08
8303 008,373 309,214 589,054 706,717 396,2710 413,61
8403 071,623 378,784 685,524 805,667 551,7510 632,53
8503 135,533 449,084 783,014 905,657 708,8810 853,75
8603 200,143 520,164 881,575 006,747 867,7411 077,42
8703 265,423 591,964 981,155 108,878 028,2311 303,39
8803 331,393 664,535 081,795 212,098 190,4311 531,75
8903 398,063 737,865 183,485 316,398 354,3211 762,50
9003 465,403 811,945 286,205 421,748 519,8811 995,61
9103 533,423 886,765 389,965 528,168 687,1212 231,06
9203 602,133 962,345 494,775 635,678 856,0512 468,91
9303 671,534 038,695 600,645 744,259 026,6812 709,15
9403 741,604 115,765 707,535 853,889 198,9512 951,70
9503 812,384 193,615 815,495 964,609 372,9513 196,68
9603 883,814 272,205 924,466 076,379 548,5813 443,97
9703 955,944 351,546 034,496 189,229 725,9213 693,66
9804 028,774 431,646 145,586 303,169 904,9613 945,73
9904 102,274 512,496 257,706 418,1510 085,6614 200,16

Описание завода

Он представляет собой защитное покрытие из тонколистовой стали.

Специальные ребра жесткости, продольные и торцевые напуски, технологические замки позволяют предотвратить попадание влаги внутрь кожуха.

Усеченный или скошенный отвод — применяется в труднодоступных или стесненных условиях окожушивания, как правило это места пересечений отводов с трубопроводом и каких либо строительных конструкций и оборудования.

Усечен может быть любой сегмент или несколько сегментов с любой стороны, а так же с чередованием сегментов и сторон.

Отвод переходного сечения — применяется в местах поворота, где необходим технологический переход трубы с одного сечения на другое.

Сдвоенный вертикальный и горизонтальный отвод — применяется в стесненных условиях, при которых трубы в местах поворота расположены слишком близко друг к другу и окожушивание необходимо произвести целиком на две трубы.

Основные характеристики

ПараметрЗначение
СерияO3 PIPEWOOL
Тип изделияЗащитная оболочка (окожушка) на отвод 90°
Металлоцинкованная сталь 0,50 / 0,55 / 0,80 мм; алюминий 0,50 / 0,80 мм; нержавеющая сталь 0,50 мм
Диаметр оболочки, мм60–990
ТУТУ 4937-002-61278130-2016
Креплениезаклёпки или саморезы Ø3,2 мм; замки и быстросъёмные хомуты — по заказу
ИсполнениеСтандартное 90° по ТУ 4937-002-61278130-2016
Положение замка4 (A; B; A/C; B/D)
АтрибутыГотовы к установке. Отверстия под саморезы или заклепки диаметром 3,2 мм. Два торцевых и один продольный зиг на каждом сегменте
Количество сегментовв зависимости от диаметра и радиуса отвода

Как подобрать и смонтировать

  • Диаметр оболочки = наружный диаметр изоляции (диаметр трубы + 2 толщины); стандартные диаметры 60–1000 мм с шагом 10 мм, длины 500, 625, 1000, 1250 мм.
  • Металл: оцинкованная сталь 0,50/0,55/0,80 мм — стандарт; алюминий — малый вес и коррозионная стойкость; нержавеющая сталь — агрессивные среды и пищевые производства.
  • Соединение — заклёпки или саморезы Ø3,2 мм, зиги; для обслуживаемых узлов — быстросъёмные хомуты и замки. Короба на фланцы и арматуру — по опросному листу завода.

Важно знать

  • PIPEWOOL — ООО «Завод теплоизоляционных материалов» (Копейск, Челябинская обл.): собственное производство с 2011 года цилиндров, фасонных элементов, защитных оболочек и быстросъёмных конструкций по ТУ завода; продукция сертифицирована.
  • Цены — заводские, по прайс-листу PIPEWOOL (таблицы по типоразмерам в карточке); скидки от объёма, счёт в день обращения, доставка по России транспортной компанией.
  • Документы — файлы завода без изменений: страницы прайс-листа, технические листы, ТУ, экспертное заключение, альбом технических решений.

Поставка и подбор

Поставляем продукцию PIPEWOOL с завода в Копейске по всей России: инженер подберёт типоразмеры и оболочку под проект, подготовит спецификацию и счёт; документы завода прилагаются. Источник данных — страница производителя и прайс-лист завода.
