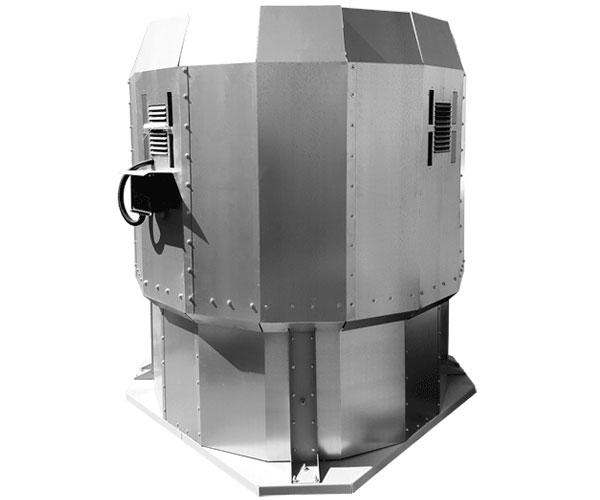

Вентилятор крышный дымоудаления ВКРФ-м ДУ
✓ Всегда в наличии / под заказ
Доставка по всей России
Отгрузка со склада и под заказсрок подтвердит менеджер
Гарантия 12 месяцевофициальная, от производителя
Документыпаспорт, сертификаты, BIM-модель
Вентилятор крышный дымоудаления ВКРФ-м ДУ: 8 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 248 588 ₽.
⚙️ Подбор и заказ
248 588 ₽
Партнёрские скидки — по запросу.
Подробно

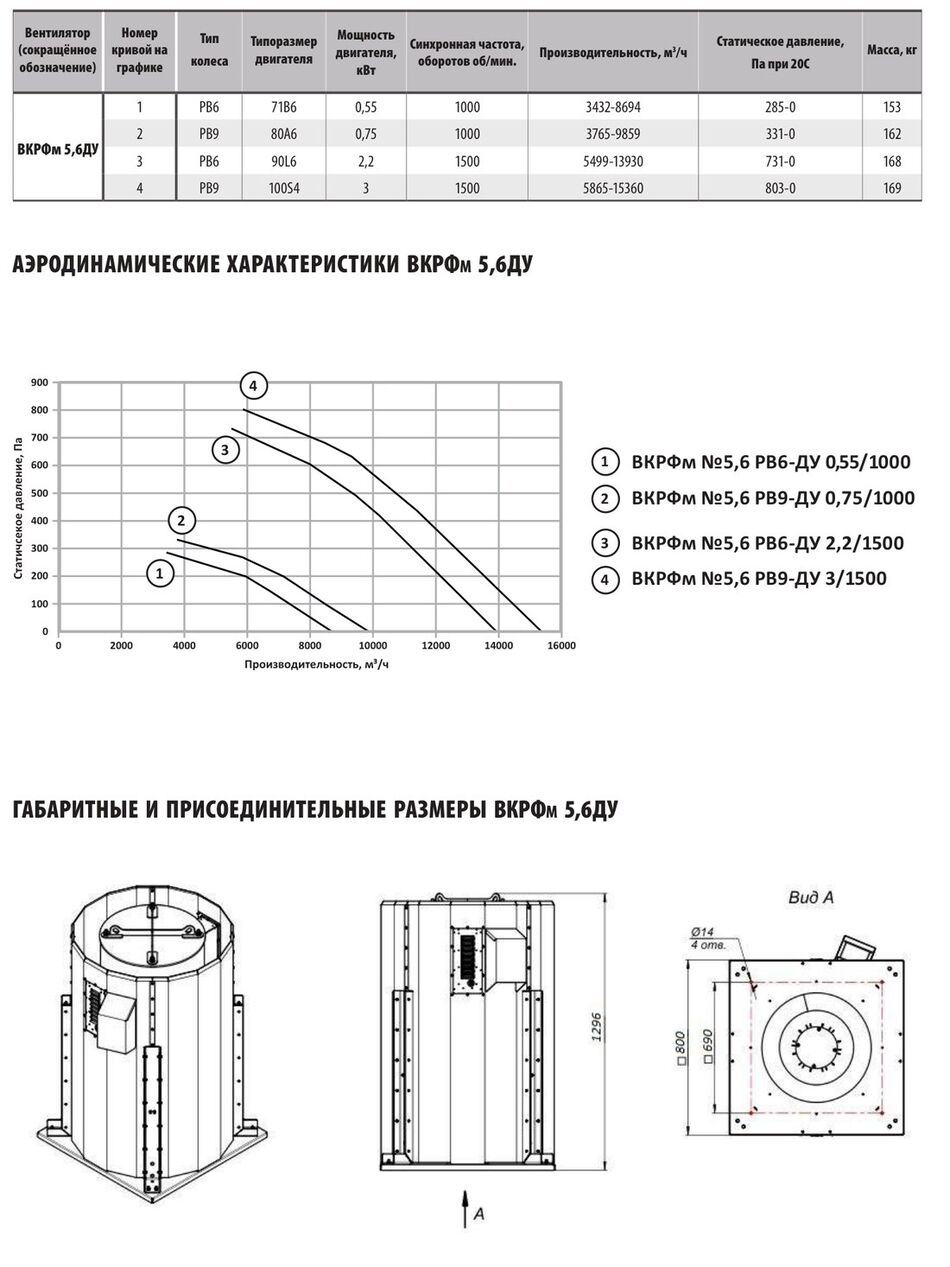

ВКРФм 5,6ДУ. Нажмите, чтобы открыть в полном размере. Чертежи остальных типоразмеров — в техническом описании серии.
Описание
Вентилятор крышный дымоудаления ВКРФ-м ДУ — 8 типоразмеров, 46 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.
Назначение
Крышный вентилятор дымоудаления с вынесенным из потока электродвигателем. Устанавливается на кровле и удаляет продукты горения без сети воздуховодов. Режимы — 400 °C/2 часа и 600 °C/1,5 часа.
Конструкция
- Основные выпускаемые типоразмеры (номера):
- Изготовлены по ТУ 28.25.20-003-55528260-2020;
- Вентиляторы сертифицированы: соответствия требованиям ТР ЕАЭС
- Корпус из оцинкованной стали;
- Рабочие колеса 3 типов исполнения - РВ6к, РВ6, РВ9;
- Рабочее колесо устанавливается непосредственно на валу двигателя;
- Возможные исполнения по пределу огнестойкости: 400°C/2 часа и
- Могут комплектоваться частотными преобразователями для
- Применяются в системах противодымной вентиляции.
Технические характеристики
| Вентилятор (сокращённое обозначение) | Номер кривой на графике | Тип колеса | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Производительность, м3/ч | Статическое давление, Па при 20C | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВКРФм 5,6ДУ | 1 | РВ6 | 71В6 | 0,55 | 1000 | 3432-8694 | 285-0 | 153 |
| 2 | РВ9 | 80А6 | 0,75 | 1000 | 3765-9859 | 331-0 | 162 | |
| 3 | РВ6 | 90L6 | 2,2 | 1500 | 5499-13930 | 731-0 | 168 | |
| 4 | РВ9 | 100S4 | 3 | 1500 | 5865-15360 | 803-0 | 169 |
| Вентилятор окращённое бозначение) | Номер кривой на графике | Тип колеса | Типоразме двигателя | Мощность р двигателя кВт | Синхронная частота, , оборотов об/мин. | Производительность, м3/ч | Статическое давление, Па при 20C | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| КРФм 6,3ДУ | 1 | РВ6 | 80B6 | 1,1 | 1000 | 5108-12941 | 394-10 | 190 |
| 2 | РВ9 | 90L6 | 1,5 | 1000 | 5449-14270 | 433-5 | 193 | |
| 3 | РВ6 | 100L4 | 4 | 1500 | 8000-20220 | 959-45 | 202 | |
| 4 | РВ9 | 112M4 | 5,5 | 1500 | 8529-22200 | 1060-30 | 212 |
| Вентилятор (сокращённое обозначение) | Номер кривой на графике | Тип Т колеса | ипоразмер двигателя | Мощнос двигате кВт | ть Синхронная ля, частота, оборотов об/мин. | Производительность, м3/ч | Статическое давление, Па при 20C | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВКРФм 7,1ДУ | 1 | РВ6 | 90LA8 | 0,75 | 750 | 5405-13900 | 260-0 | 225 |
| 2 | РВ9 | 90LB8 | 1,1 | 750 | 5765-15100 | 300-0 | 229 | |
| 3 | РВ6 | 100L6 | 2,2 | 1000 | 7431-18826 | 517-0 | 234 | |
| 4 | РВ9 | 112MA6 | 3 | 1000 | 8139-21313 | 599-0 | 239 | |
| 5 | РВ6 | 132S4 | 7,5 | 1500 | 11525-29196 | 1243-25 | 259 | |
| 6 | РВ9 | 132M4 | 11 | 1500 | 12378-32414 | 1384-15 | 271 |
| Вентилятор (сокращённое обозначение) | Номер кривой на графике | Тип колеса | Мо Типоразмер дв двигателя | щность игателя, час кВт | Синхронная тота, оборотов П об/мин. | роизводительность, м3/ч | Статическое давление, Па при 20C | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВКРФм 8ДУ | 1 | РВ6 | 100L8 | 1,5 | 750 | 7845-19874 | 357-0 | 282 |
| 2 | РВ9 | 112MA8 | 2,2 | 750 | 8611-22549 | 416-0 | 291 | |
| 3 | РВ6 | 112MB6 | 4 | 1000 | 10915-27651 | 692-0 | 297 | |
| 4 | РВ9 | 132S6 | 5,5 | 1000 | 11643-30489 | 760-0 | 309 | |
| 5 | РВ6к | 132M4 | 11 | 1500 | 16600-36520 | 1600-0 | 324 | |
| 6 | РВ6 | 160S4 | 15 | 1500 | 16600-42053 | 1600-25 | 385 | |
| 7 | РВ9 | 160M4 | 18,5 | 1500 | 17707-46369 | 1758-30 | 398 |
| Вентилятор (сокращённое обозначение) | Номер кривой на графике | Тип колеса | Мощ Типоразмер дви двигателя | ность Синхронная гателя, частота, оборотов кВт об/мин. | Производительность, м3/ч | Статическое давление, Па при 20C | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРФ 9ДУ | 1 | РВ6к | 112MA8 | 2,2 750 | 11494-25287 | 479-0 | 327 |
| 2 | РВ6 | 112MB8 | 3 750 | 11494-29118 | 479-0 | 335 | |
| 3 | РВ9 | 132S8 | 4 750 | 12433-32559 | 541-0 | 346 | |
| 4 | РВ6 | 132M6 | 7,5 1000 | 15703-39781 | 894-0 | 359 | |
| 5 | РВ9 | 160S6 | 11 1000 | 16750-43864 | 982-0 | 414 | |
| 6 | РВ6к | 180S4 | 22 1500 | 23797-52354 | 2053-0 | 463 | |
| 7 | РВ6 | 180M4 | 30 1500 | 23797-60286 | 2053-90 | 484 | |
| 8 | РВ9 | 200M4 | 37 1500 | 25384-66474 | 2255-40 | 539 |
| Вентилятор (сокращённое обозначение) | Номер кривой на графике | Тип Типоразмер М дв колеса двигателя | ощность Синхронная частота, игателя, оборотов об/мин. кВт | Производительность, м3/ч | Статическое давление, Па при 20C | Масса, кг |
|---|---|---|---|---|---|---|
| ВКРФм 10ДУ | 1 | РВ6к 132S8 | 4 750 | 15989-33043 | 608-0 | 421 |
| 2 | РВ6 132M8 | 5,5 750 | 15989-39439 | 608-0 | 432 | |
| 3 | РВ9 160S8 | 7,5 750 | 21318-44236 | 612-0 | 489 | |
| 4 | РВ6к 160S6 | 11 1000 | 21540-44517 | 1103-0 | 490 | |
| 5 | РВ6 160M6 | 15 1000 | 21540-53133 | 1103-20 | 518 | |
| 6 | РВ9 180M6 | 18,5 1000 | 28721-59595 | 1111-0 | 550 |
| Вентилятор (сокращённое обозначение) | Номер кривой на графике | Тип Типоразмер колеса двигателя | Мощность Син двигателя, частот кВт о | хронная а, оборотов б/мин. | Производительность, м3/ч | Статическое давление, Па при 20C | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРФм 11,2ДУ | 1 | РВ6 160M8 | 11 | 750 | 22463-55409 | 763-0 | 594 |
| 2 | РВ9 160M8 | 11 | 750 | 29951-62148 | 768-0 | 595 | |
| 3 | РВ6к 180M6 | 18,5 | 1000 | 30263-62543 | 1384-0 | 651 | |
| 4 | РВ6 200M6 | 22 | 1000 | 30263-74648 | 1384-20 | 693 | |
| 5 | РВ9 200L6 | 30 | 1000 | 40350-83727 | 1394-0 | 729 |
| Вентилятор (сокращённое обозначение) | Номер кривой на графике | Мо Тип Типоразмер дв колеса двигателя | щность Синхронная частота, игателя, оборотов об/мин. кВт | Производительность, м3/ч | Статическое давление, Па при 20C | Масса, кг |
|---|---|---|---|---|---|---|
| ВКРФм 12,5ДУ | 1 | РВ6к 180M8 | 15 750 | 31662-65434 | 977-0 | 779 |
| 2 | РВ6 200M8 | 18,5 750 | 31662-78099 | 977-0 | 838 | |
| 3 | РВ9 200L8 | 22 750 | 42216-87598 | 983-0 | 859 | |
| 4 | РВ6к 225M6 | 37 1000 | 42505-87843 | 1760-0 | 929 | |
| 5 | РВ6 250S6 | 45 1000 | 42505-104845 | 1760-50 | 1028 | |
| 6 | РВ9 250M6 | 55 1000 | 56673-117597 | 1772-10 | 1047 |
Данные приведены по техническому описанию завода. Масса указана для базового исполнения и меняется при смене типа двигателя.
Габаритные и присоединительные размеры
Комплектация
Изделие в сбореВентилятор в сборе с термостойким электродвигателем на выносной опоре
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
Документация
PDF Техническое описание серии — характеристики, чертежи и схемы всех типоразмеров
