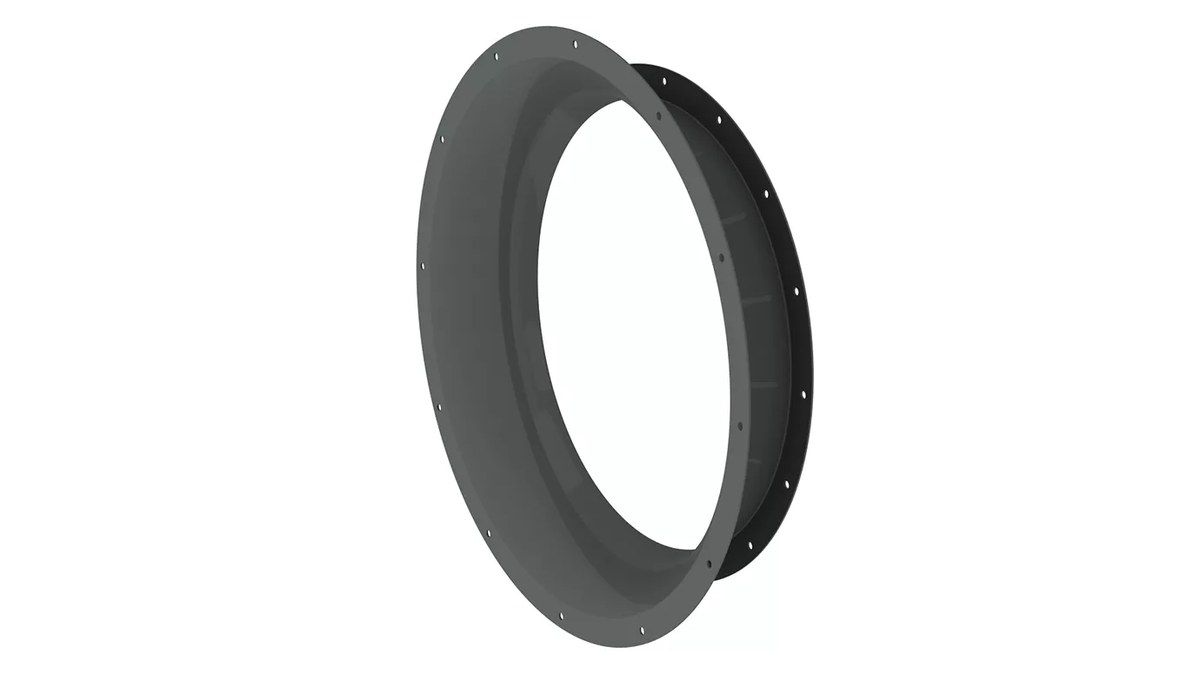

Входной коллектор ВКО для радиальных вентиляторов
⚙️ Подбор и заказ
Характеристики
Описание
Входной коллектор ВКО — принадлежность к вентиляторам серий ОСА и ВИР. Служит для правильного формирования равномерного поля скоростей при входе потока на лопатки рабочего колеса и устанавливается на всасывающей стороне машины.
Технические характеристики
Конструкция
Коллектор изготавливается из углеродистой или нержавеющей стали, выбор материала определяется характером перемещаемой среды. Одной стороной изделие крепится непосредственно к входному фланцу вентилятора или к опциональным принадлежностям, устанавливаемым на всасывании.
Плавно сужающийся профиль коллектора организует безотрывный вход потока. При фланцевом входе без коллектора поток срывается на кромке фланца, что заметно снижает расход и создаваемое вентилятором давление, поэтому ВКО ставят и на всасывающий воздуховод при последующем присоединении вентилятора.
Принцип работы
Коллектор выравнивает поле скоростей перед колесом: воздух заходит на лопатки равномерно, без вихревых зон у кромки входа. Это позволяет машине выйти на паспортные значения расхода и давления, снижает аэродинамический шум и уменьшает неравномерность нагрузки на лопатки колеса.
Исполнения и обозначения
Типоразмер определяется моделью вентилятора ОСА или ВИР. При заказе уточняются присоединительные размеры и материал исполнения.
Как подобрать
- Типоразмер подбирают по входному фланцу вентилятора ОСА или ВИР
- Материал выбирают по среде: углеродистая или нержавеющая сталь
- Проверяют, что коллектор предусмотрен и на всасывающем воздуховоде, если он есть
- Учитывают падение расхода и давления при работе без коллектора
- Согласуют состав принадлежностей на всасывании — коллектор, сетка, переход
Монтаж и обслуживание
- Коллектор крепят непосредственно к входному фланцу вентилятора болтами
- Стык уплотняют, чтобы исключить подсосы воздуха мимо расчётного сечения
- Соосность коллектора и входного патрубка выверяют до окончательной затяжки
- Перед коллектором сохраняют свободное пространство для беспрепятственного подхода воздуха
- При обслуживании очищают внутреннюю поверхность и контролируют состояние крепежа
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
